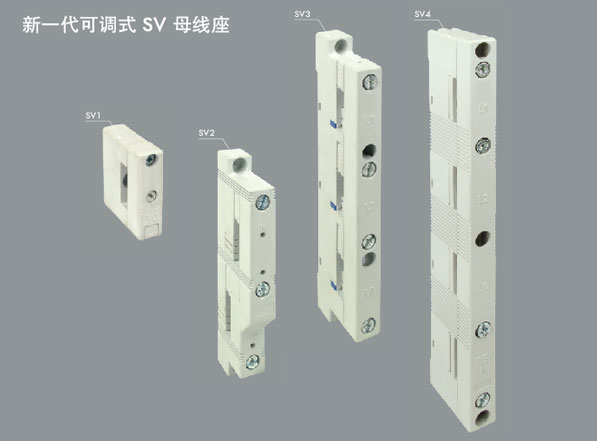

新一代可调式母线座 额定工作电压直至1000伏, 50/60赫, 根据VDE 0660
额定电流 极数 母线中心距 可适用母排尺寸 紧固扭矩 每包 型号SV 固定镙钉 盖板固定 800 1 — 30X10mm 5-8Nm 1-3Nm 2个 SV1 800 2 60mm 30X10mm,30X5mm,25x10mm,25x5mm,20x10mm, 20x5mm,15x10mm,15x5mm,12x10mm,12x5mm 3-5Nm 1-3Nm 2个 SV2 800 3 60mm 30X10mm,30X5mm,25x10mm,25x5mm,20x10mm, 20x5mm,15x10mm,15x5mm 3-5Nm 1-3Nm 2个 SV3 800 4 60mm 30X10mm,30X5mm,25x10mm,25x5mm,20x10mm, 20x5mm,15x10mm,15x5mm 3-5Nm 1-3Nm 2个 SV4
设计：
新型可调式母线座，可适用于多种尺寸的母排，不用嵌入件。通过采用导型截面的型材及母线的不打孔连线技术，可提高母线的抗弯曲强度和抗短路能力，同时利于母线的散热，降低温度，增加载流量。
利用林克韦尔母线系统已成功开发了多种开关设备，广泛地应用于低压供配电，工业及建筑电气等。
材料：
玻璃纤维增强, 热塑性聚酯(PBT)
持续工作温度最高 140℃
防火性能根据UL94-V0
技术说明：
四种不同的母线座(SV1, SV2, SV3, SV4)可用来组装60mm母线中心距的母线系统。
用座SV2，它也作为单独的N/PE SV1可扩展成一五导线系统。
用插入元件时，则嵌入用于母线截面E-Cu30×10mm的座(SV1,SV2,SV4和SV3)。

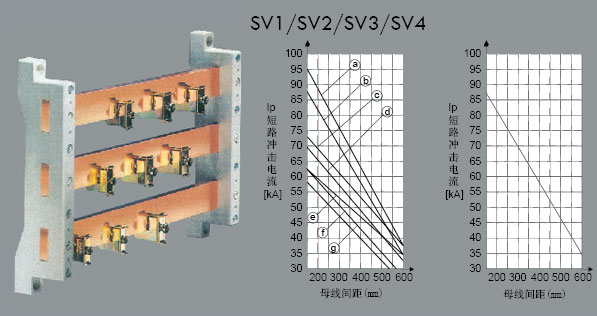

抗短路强度图
型试测试系免除对汇流排精确计算的需要。
测试基础：VDE 0660/IEC 439
进行的测试：按IEC 439的动态短路强度
